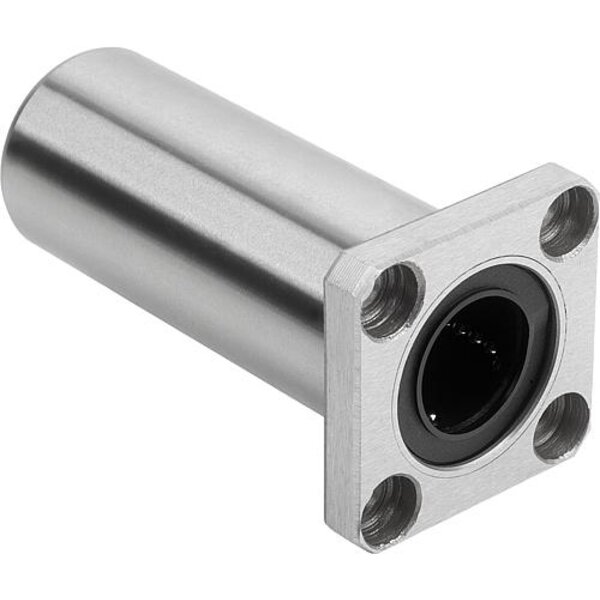

Werkstoff: Gehäuse Stahl. Kunststoffkäfig. Kugeln Stahl. Bestellbeispiel: nlm 21520-01-1602 Hinweis: Die Linearkugellager entsprechen der Serie 3 nach ISO 10285. Mit beidseitiger Dichtung. Die Linearkugellager sind mit einem Kunststoffkäfig ausgestattet. Dieser sorgt für einen leisen Lauf und hervorragende Laufeigenschaften. Mit Flansch zur direkten Montage am Gehäuse. Ausführung als Doppellager zum Einsatz unter Momentenbelastung. Empfohlene Toleranzen: Welle: h6 Gehäuse: H7 Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden. Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen. Temperaturbereich: -20 °C bis +80 °C. Zubehör: Präzisionsführungswellen 21595. Befestigungsschrauben 07160.

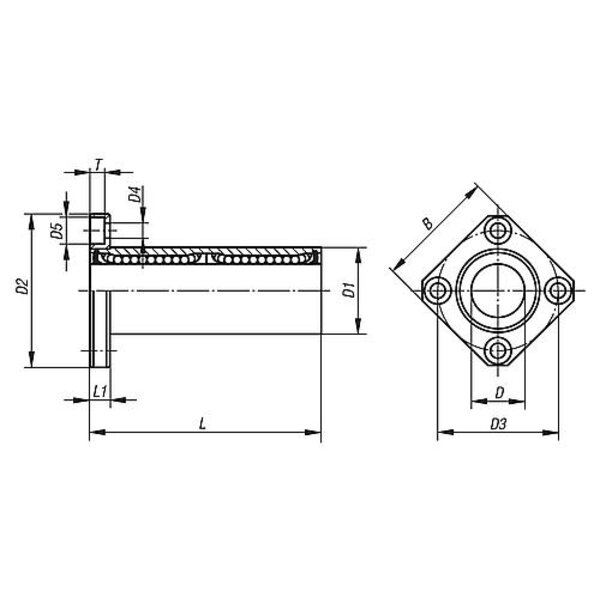

Technische Eigenschaften:

• Ausführung 1: mit Flansch
• B: 42
• Benennung: Linearkugellager
• D=Innendurchmesser: 20
• D1=Schaftdurchmesser: 32
• D2=Flanschdurchmesser: 54
• D3: 43
• D4: 5,5
• D5: 9
• Gewicht in kg (ERP): 0.2057
• L=Länge: 80
• L1: 8
• Material Grundkörper: Stahl
• Material Komponente: Stahl
• T: 5,1
• Tragzahlen dynamisch N: 1370
• Tragzahlen statisch N: 2740
• Ursprungs-Region: TWN
