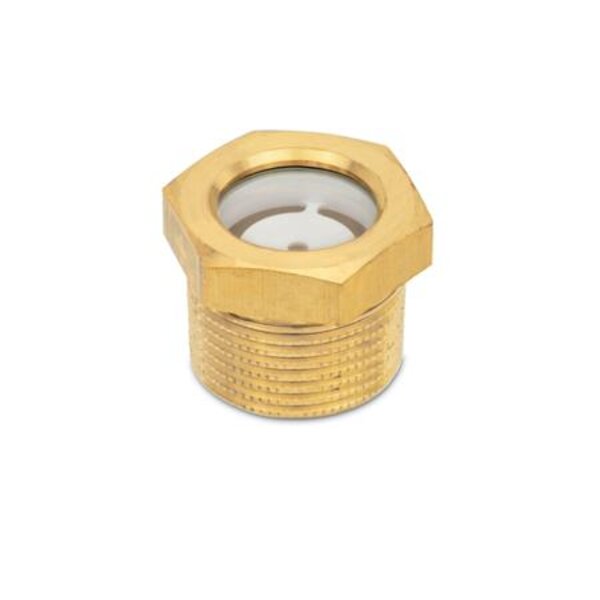

Das kegelige Gewinde der Ölschaugläser GN 743.8 ermöglicht eine metallische Dichtung. Beim Anziehen verklemmt sich das keglige Außengewinde R mit dem entsprechenden zylindrischen Innengewinde Rp. Bei der Bezugsebene a hat das R-Außengewinde die gleichen Gewindedurchmesser wie das Rp-Innengewinde, sodass es sich bis a von Hand einschrauben lässt. Der Kraftanzug mittels Werkzeug vergrößert die Einschraublänge und dichtet die Verschraubung ab. Zusätzlich wird in der Regel ein Dichtmittel (Hanf oder Teflonband) verwendet. Das R-Gewinde ist „aufgeraut“, sodass sich das Dichtmittel beim Einschrauben nicht verschiebt.

Technische Eigenschaften:

• a Bezugs- ebene: 8.2
• d3 bei a: 21
• d4 Innengewinde zylindrisch: Rp 1/2
• e: 27.5
• Form: A - mit Reflektor
• Gewicht: 0.010 kg
• Gewinde d2: R 1/2
• l1: 17
• l2: 7
• l3 nutzbare Gewindelänge: 13.2
• p Gewinde- steigung: 1.81
• s: 24
• Schauöffnung d1: 14
• Werkstoff: MS - Messing
