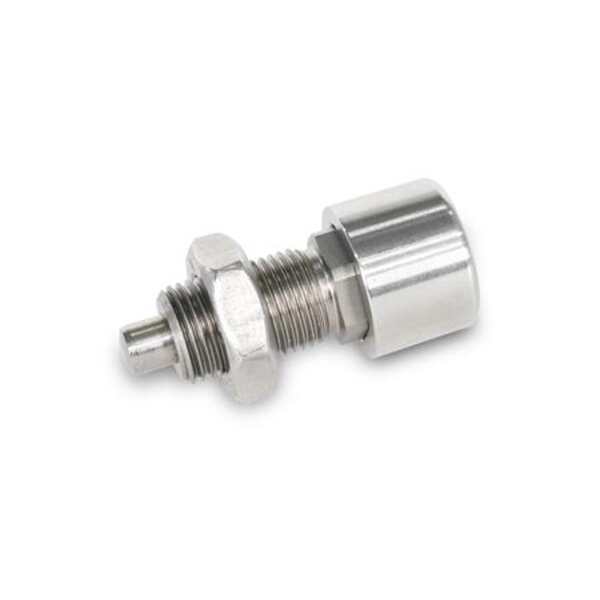

Verriegelungsbolzen GN¿514 sind mit einer Herzkurven-Mechanik ausgestattet, die auf dem Kugelschreiber-Funktionsprinzip beruht. Sie werden durch wiederholte Druckbetätigung des Knopfes und damit sehr ergonomisch bedient. Aufgrund ihres Funktionsprinzips lassen sie sich gut bei beengten Platzverhältnissen einsetzen und bei Bedarf auch einfach gegen Fehlbedienung schützen. Zunächst wird der Raststift durch Drücken des Knopfes in die Einrastposition gebracht, in welcher die Herzkurven-Mechanik automatisch verriegelt. Durch erneutes Drücken des Knopfes entriegelt die Mechanik wieder, wodurch der Raststift nach dem Loslassen per Federkraft selbstständig eingezogen wird. Dabei kann der Raststift keine axialen Kräfte aufnehmen und muss leicht zu bewegen sein. Die Edelstahl-Ausführung eignet sich aufgrund der verwendeten A4-Werkstoffe für Einsatzfälle in stark korrosiven Umfeldern.

Technische Eigenschaften:

• Ende: 25
• Aufnahmegewinde: M 12 x 1,5
• Bolzendurchmesser d1: 6
• d3: 19
• e: 15
• Federdruck in N ˜ Anfang: 8.5
• Form: AKN - mit Kontermutter, mit Edelstahl-Knopf
• Gewicht: 0.052 kg
• l1: 6
• l2: 38
• l3: 19.5
• l4: 44.5
• l5: 9
• sw: 13
• w1: 3
• w2: 9
• Werkstoff: A4 - Edelstahl
