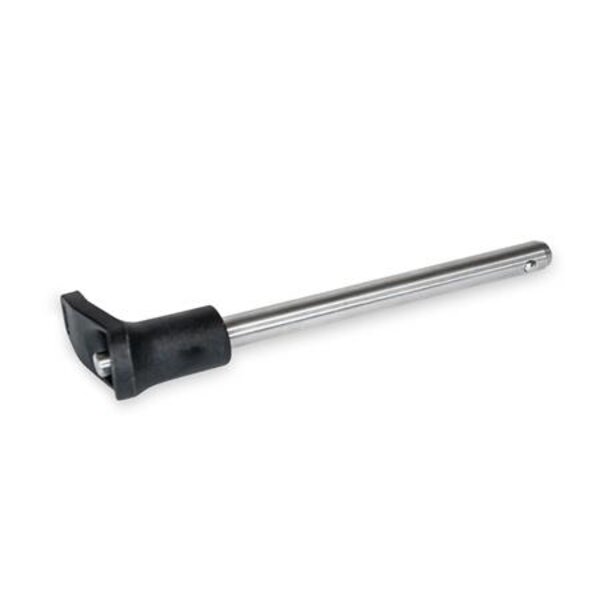

Kugelsperrbolzen GN 113.11 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen. Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt. Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.

Technische Eigenschaften:

• Aufnahme- bohrung : 12
• d1 : 12
• d2: 14.5
• d3: 30.5
• d4: 24
• Gewicht: 0.179 kg
• l1 : 120
• l2 : 10.6
• l3: 40.5
• l4: 58
• Werkstoff: NI - Edelstahl
