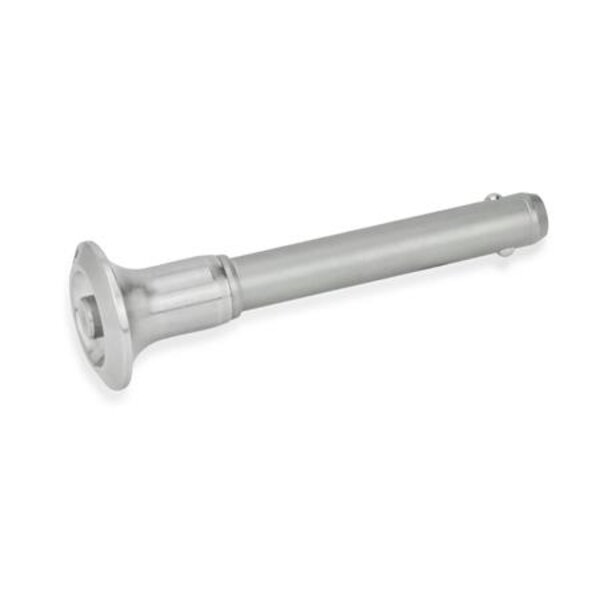

Kugelsperrbolzen GN 113.10 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen. Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt. Kugelsperrbolzen GN 113.10 sind extrem belastbar, der Bolzen ist aus hochfestem, gehärtetem und verschleißfestem Werkstoff. Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.

Technische Eigenschaften:

• Auf- nahme- bohrung : 10
• Belastbarkeit F in kN ˜ zweischnittige Scherfestigkeit nach DIN 50141 (Bruchkraft): 100
• Bolzendurchmesser d1: 10
• d2: 12
• d3: 27
• d4: 13.2
• Gewicht: 0.069 kg
• l2 : 9.9
• l3 : 26.8
• Spannlänge l1: 50
• Werkstoff: NI - Edelstahl
