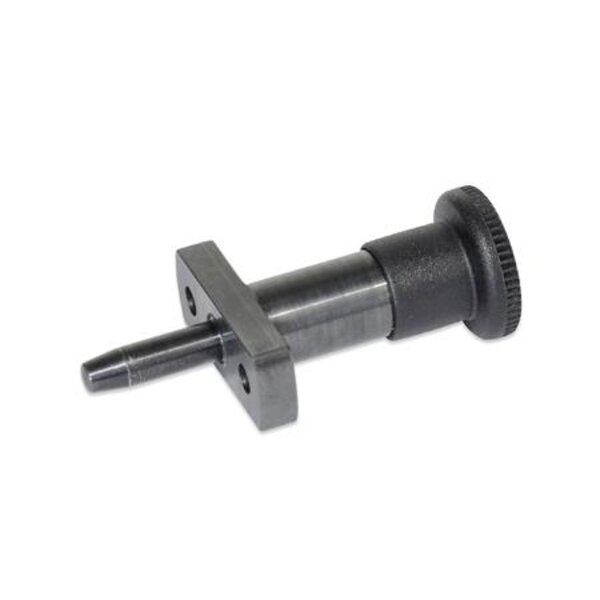

Rastbolzen GN 817.5 ermöglichen sehr präzise Positionierungen. Die Führung übernehmen Positionierbuchsen DIN 172 / 179 mit zylindrischer Bohrung. Die eigentliche Rastbohrung wird mit Positionierbuchsen GN 172.1 / 179.1 mit konischen Bohrungen ausgestattet. Durch die konische Form des Raststiftes / der Rastbohrung wird die Positionierung nahezu spielfrei und dadurch sehr genau. Form C mit Rastsperre wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Raststiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

Technische Eigenschaften:

• Ende: 40
• max.: 20
• b: 16
• Bolzendurchmesser d1: 10
• d2: 28
• d3: 5.3
• d4: 38
• Federdruck in N ˜ Anfang: 11.5
• Form: B - ohne Rastsperre
• Gewicht: 0.080 kg
• k: 26
• l2 Rast- weg: 12.6
• l3: 19.4
• l4: 51
• l5: 8
• l6: 27
• l7: 11
• l8 min.: 19.4
• l9: 31.5
• Länge l1: 32
• Werkstoff: ST - Stahl
