NORELEM Spanngelenk Gr. 4 D=16
SPANNGELENK GR.4 ALUMINIUM, KOMP:THERMOPLAST, D=16
Artikelnummer: 48006620-04
Werkstoff:
Klemmhebel:
Griffteil glasfaserverstärkter Thermoplast, schwarzgrau.
Stahlteile:
Festigkeitsklasse 5.8.
Restliche Bauteile:
Hochfestes Aluminium.
Ausführung:
Stahlteile brüniert.
Aluminium neusilber eloxiert.
Bestellbeispiel:
nlm 06620-03
Hinweis:
Spanngelenke werden zur Klemmung runder Querschnitte (Stäbe, Rohre etc.) eingesetzt und sind stufenlos verstellbar. Die bewusst einfache Konstruktion in Verbindung mit dem verstellbaren Klemmhebel ermöglicht eine schnelle Klemmung.

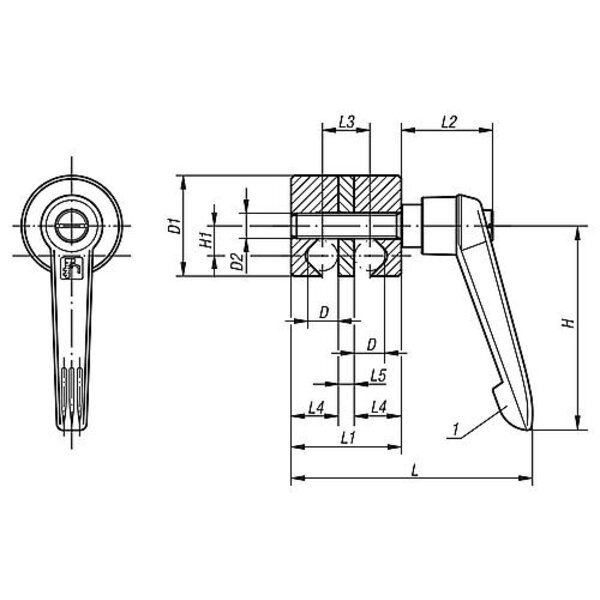

Zeichnungshinweis:
1) Klemmhebel
Technische Eigenschaften:
- Benennung: Spanngelenk
- D=Befestigungsbohrung: 16
- D1: 45
- D2: M10
- Gewicht in kg (ERP): 0.2376
- Größe: 4
- H: 80
- H1: 13,5
- L: 103
- L1: 50
- L2: 37,5
- L3: 22
- L4: 22
- L5: 6
- Material Grundkörper: Aluminium
- Material Komponente: Thermoplast
- Ursprungs-Region: 08
- Preis inkl. MwSt.<span class="pricecomponent" ><span class="price" itemprop="price" content="65.16">65,16</span> <span class="currency" itemprop="priceCurrency" content="EUR">€</span></span>
- Preis exkl. MwSt.54,76 €
- Preis exkl. MwSt.54,76 €
Technische Daten
- Gewicht238 g
- EAN4059495131986
- Herstellerartikelnummer06620-04
- ECLASS 14.023-36-03-90 (Gelenk (Profil-Montagesystem, nicht spezifiziert))
- Gewicht pro1
- Zolltarifnummer76161000
- Hersteller/MarkeNORELEM
