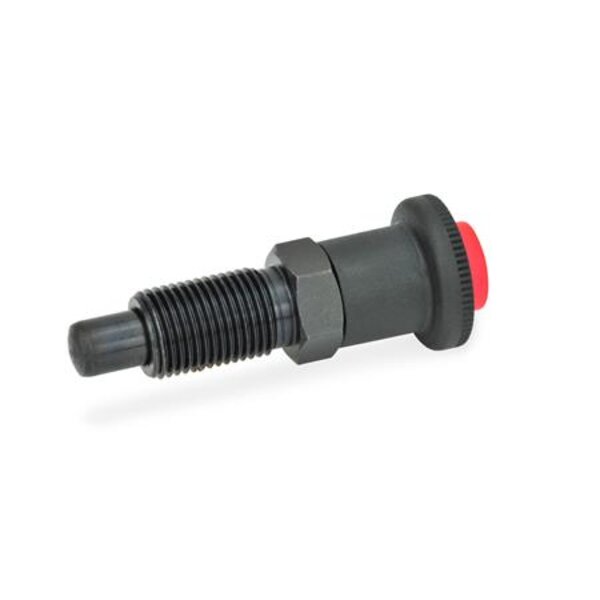

Rastbolzen GN 414 mit Entriegelungssperre werden eingesetzt, wenn ein versehentliches, unbedachtes Einziehen des Raststiftes verhindert werden soll. Der vorstehende Raststift kann zum Einziehen, nur durch axiales Drücken des roten Druckknopfes, entriegelt werden. Die Verriegelung erfolgt in der vorderen Endstellung, d. h. bei vorstehendem Raststift selbsttätig durch die komplett im Bedienknopf untergebrachte und dadurch gegen Funktionsstörungen geschützte Verriegelungsmechanik. Die angegebene axiale Belastbarkeit bezieht sich auf die Verriegelungskraft des Bolzens gegen unbeabsichtigtes Betätigen, die nicht überschritten werden darf.

Technische Eigenschaften:

• Ende: 26
• Axiale Belastbar- keit in N: 120
• Bolzendurchmesser d1: 8
• d2: M 16 x 1,5
• d3: 28
• e: 21.9
• Federdruck in N ˜ Anfang: 8.5
• Form: A - ohne Kontermutter
• Gewicht: 0.070 kg
• l2 ˜: 62
• l3: 26
• l4: 8
• Rastweg l1: 8
• sw: 19
• Werkstoff: ST - Stahl
