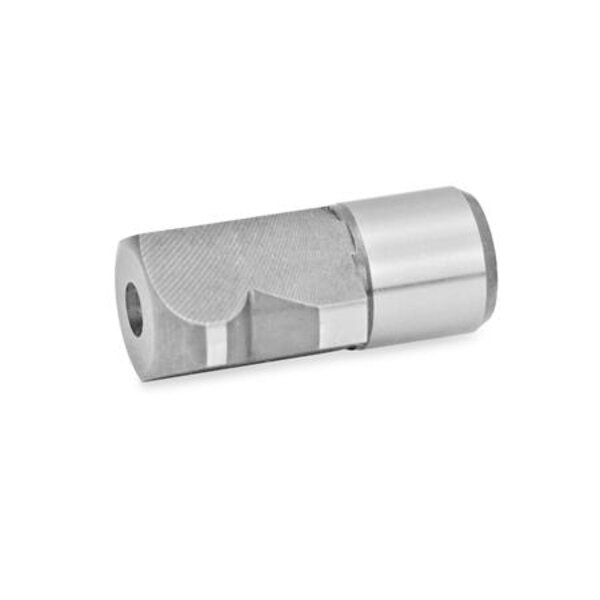

GANTER Aufnahmebolzen mit Kugelansatz, abgeflacht
Aufnahmebolzen mit Kugelansatz
Artikelnummer: 480GN6322-16-12-C
Aufnahmebolzen GN 6322 werden zum Positionieren in Bohrungen eingesetzt. Dabei erleichtert der Kugelansatz das Einführen in die Bohrung.
Die abgeflachte Ausführung (Form C) hilft beim Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen. Eine weitere Anwendung dieser Ausführung ist die Fixierung von zu positionierenden Teilen in nur eine Richtung.
Technische Eigenschaften:
- Breite d2: 12
- d3 : 16
- d4: M 5
- Durchmesser d1: 16
- Form: C - Aufnahmebolzen hoch, abgeflacht
- Gewicht: 0.024 kg
- h1: 16
- h2: 4
- Länge l: 12
- r: 4
- s Form C: 4.3
- t: 10
- Werkstoff: ST - Stahl
- Preis inkl. MwSt.<span class="pricecomponent" ><span class="price" itemprop="price" content="37.31">37,31</span> <span class="currency" itemprop="priceCurrency" content="EUR">€</span></span>
- Preis exkl. MwSt.31,35 €
- Preis exkl. MwSt.31,35 €
Technische Daten
- Gewicht24,3 g
- EAN4045525616646
- Herstellerartikelnummer6322-16-12-C
- ECLASS 14.023-10-02-90 (Bolzen, Stift kegelig (nicht spezifiziert))
- Gewicht pro1
- Zolltarifnummer73269098
- Hersteller/MarkeGANTER
