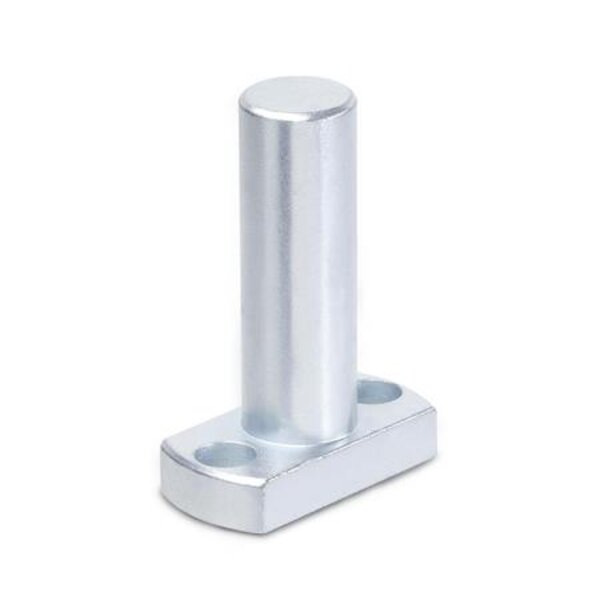

Flanschbolzen GN 480 werden in Verbindung mit Klemmhaltern oder zum Anbau an Profilsystemen, als Fuß- oder Verbindungselement, z.B.für Breiten- oder Höhenverstellungen eingesetzt. Durch die niedrige Flanschhöhe bieten sie bei Anwendungen, bei denen in geringer Höhe über der Anschraubfläche geklemmt werden soll, eine Alternative zum Fuß-Klemmhalter GN 473. Der Bohrungsabstand m ist auf die Fuß-Klemmhalter GN 473, Klemmhalter GN 477 und Fuß-Laschen-Klemmhalter GN 485 sowie auf Haltemagnete GN 51.6 abgestimmt.

Technische Eigenschaften:

• b: 16
• Bolzendurchmesser d1: 12
• Bolzenlänge l1: 39
• d2: 38
• d3 für Schraube: M 5
• Gewicht: 0.064 kg
• l2: 8
• l3: 2.5
• m: 27
• Werkstoff: ST - Stahl
