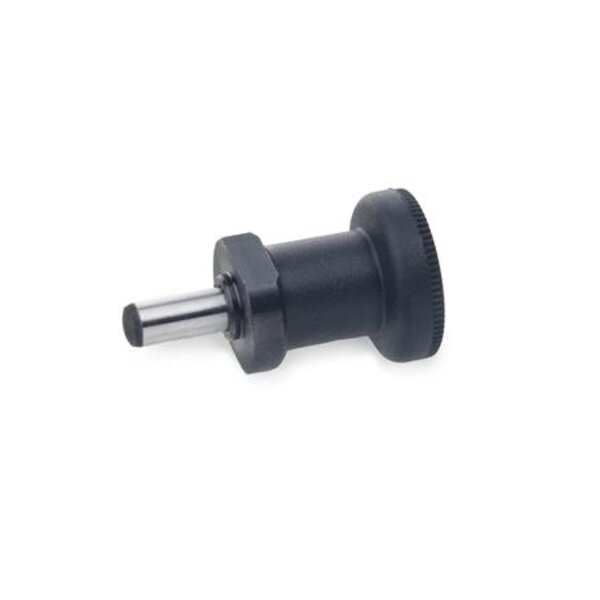

Rastbolzen GN 607.4 sind für die Befestigung durch Schweißen vorgesehen, insbesondere bei Verwendung an Vierkantrohren aus Stahl. Der Ansatz d2 dient der Positionierung. Der Kunststoffknopf mit dem eingespritzten Raststift wird erst nach dem Schweißvorgang aufgeschlagen.

Technische Eigenschaften:

• Ende: 29
• Axiale Belastbar- keit in N ˜: 500
• b: 20
• Bolzendurchmesser d1: 8
• d2 : 12
• d3: 31
• d4: 25
• Federdruck in N ˜ Anfang: 15
• Gewicht: 0.060 kg
• l2: 54
• l3: 2
• l4: 6.5
• l5 Rast- weg: 8
• Länge l1: 18
• Werkstoff: ST - Stahl
