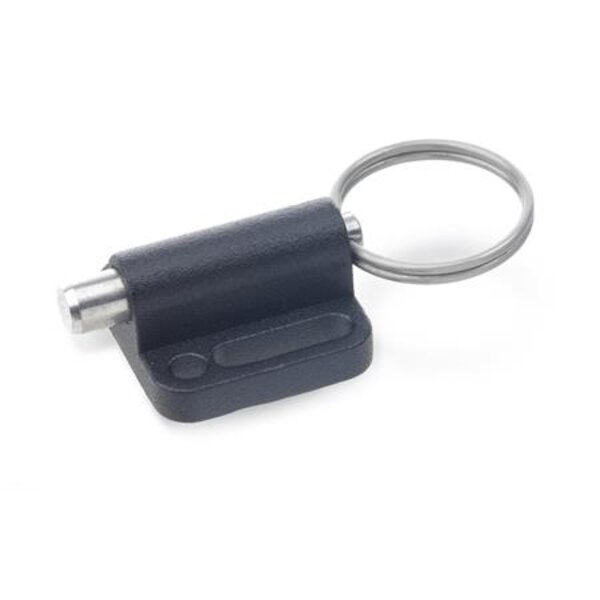

Rastbolzen GN 417 mit Flansch werden parallel zum Raststift befestigt und zeichnen sich damit durch eine besonders geringe Bauhöhe aus. Das Befestigungsbohrbild mit Langlöchern bietet großzügige Einstellmöglichkeiten z. B. bei der Verwendung an Aluminiumprofilen. Die Verwendung von Unterlegscheiben begünstigt die Befestigung über die Langlöcher. Die Form D verfügt über eine verstärkte Zugöse und eignet sich damit besonders für eine Fernbetätigung per Seilzug.

Technische Eigenschaften:

• Ende: 24
• b1: 28
• b2: 22
• b3: 8
• b4 : 4.3
• Bolzendurchmesser d1: 5
• d2: 18
• Federdruck in N ˜ Anfang: 5
• Form: A - mit Zugring
• Gewicht: 0.021 kg
• h1: 9.5
• h2: 4.5
• h3: 13.5
• k1 : 18
• k2: 5
• k3: 10
• k4: 7
• l1: 5
• Werkstoff: ZD - Zink-Druckguss
