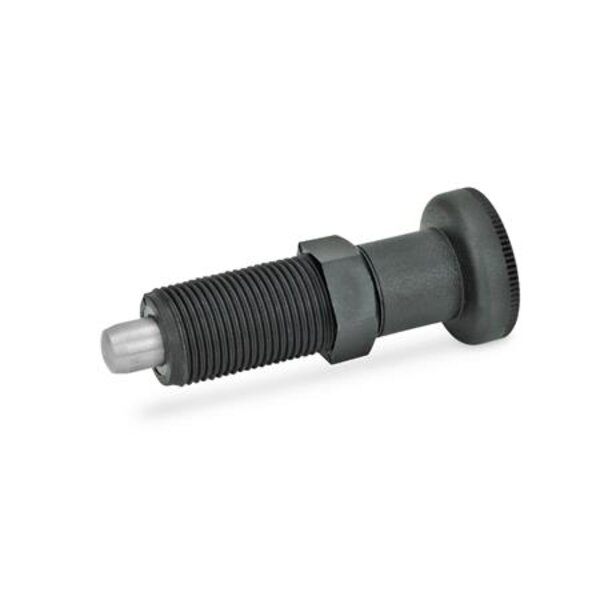

Rastbolzen GN 617.2 mit Kunststoff-Führung stellen eine preisgünstige Rastbolzen-Variante dar. Die Abmessungen entsprechen den Rastbolzen GN 617 bzw. GN 617.1. Die Rastbolzen der Form C / CK werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

Technische Eigenschaften:

• Ende: 17
• Form C / CK: 5
• Bolzendurchmesser d1: 5
• d2: M 10 x 1
• d3: 21
• e ˜: 13.6
• Feder- druck in N ˜ Anfang: 7
• Form: B - ohne Rastsperre, ohne Kontermutter
• Gewicht: 0.013 kg
• l1 ˜: 45
• l2 Form B / BK: 5
• l3: 17
• l4: 5
• l5 ˜: 51
• max. Anzugs- moment in Nm: 8
• s: 7
• sw1: 12
• sw2: 16
• Werkstoff: NI - Edelstahl
