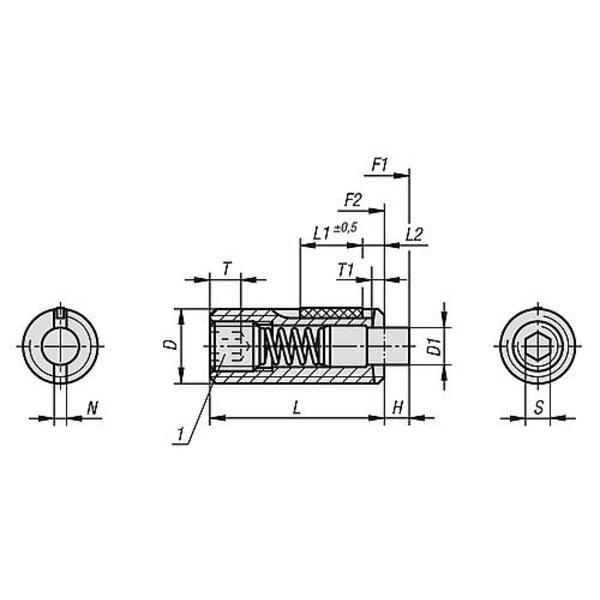

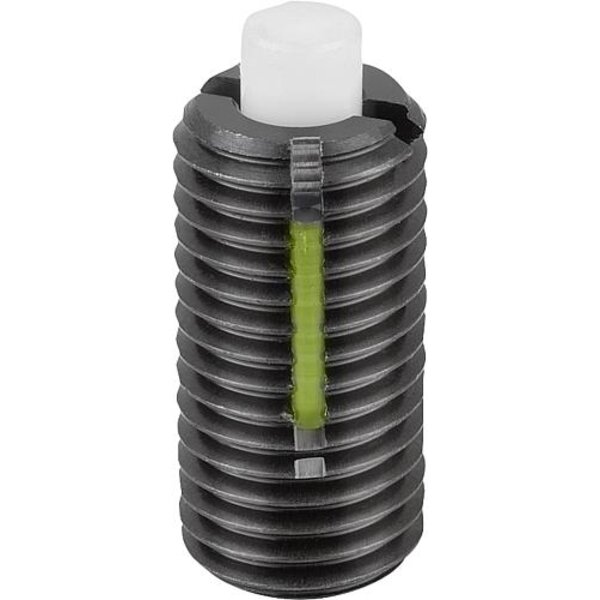

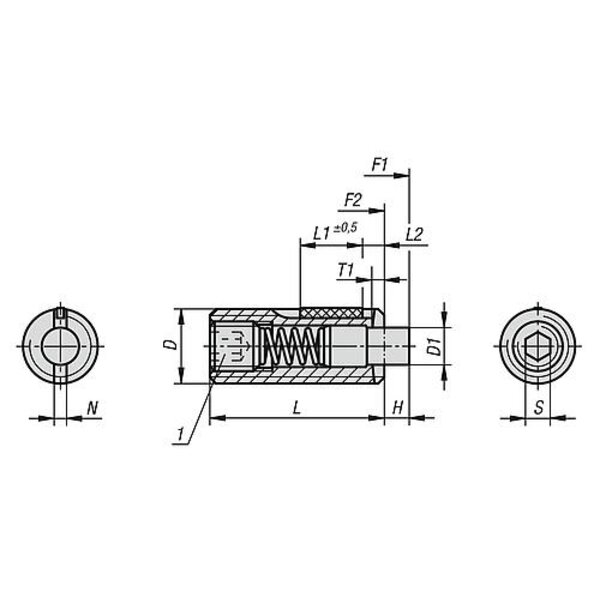

Werkstoff: Hülse Stahl Festigkeitsklasse 5.8. Druckstift aus POM. Feder Federstahl Kl. D. LONG-LOK-Gewindesicherung Nylon. Ausführung: brüniert. Bestellbeispiel: K1373.16 Hinweis: Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet. Die Betätigung des Druckstiftes erfolgt in axialer Richtung. Zeichnungshinweis: L2 = ca. zwei Gewindegänge 1) Gewindestift eingeklebt

Technische Eigenschaften:

• Ausführung 1: Standard Federkraft
• Ausführung 2: flach, mit Gewindesicherung
• Ausschraubdrehmoment ca. Nm: 3
• Benennung: Federndes Druckstück
• Bestellnummer Montageschlüssel: 03040-916
• D=Gewinde: M16
• D1: 7,5
• Einschraubdrehmoment ca. Nm: 3,9
• Federkraft Anfang F1 ca. N: 45
• Federkraft Ende F2 ca. N: 100
• Form Druckstück: Druckbolzen flach
• Gewicht in kg (ERP): 0.0304
• H: 5
• L=Länge: 32
• L1: 14
• Material Grundkörper: Stahl
• Material Komponente: Bolzen aus POM
• Mitnahmeprofil: Innensechskant
• Montageschlüssel g: 100
• N: 2,5
• S: 5
• T1: 2,5
