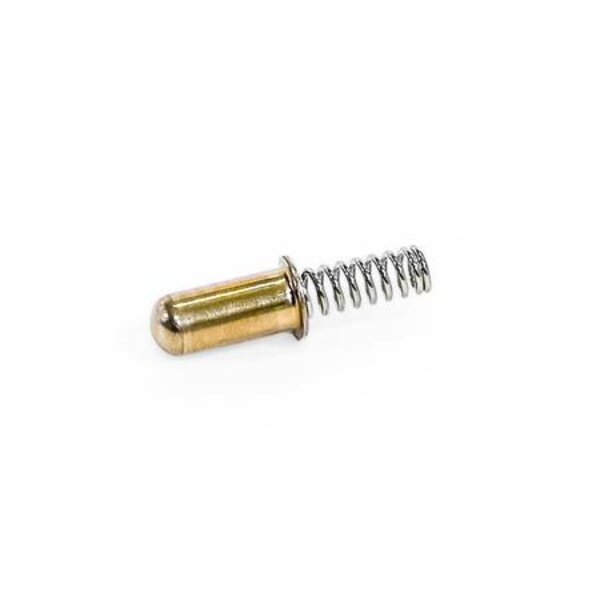

Federhülsen GN 610 werden zum Rasten und Arretieren verwendet. Große Federwege bei gleichzeitig geringem Platzbedarf zeichnen sie besonders aus. Zur Aufnahme genügt eine einfache Bohrung. Die Vorspannung und Sicherung der Federhülsen muss durch das gegenüber liegende Raststück gewährleistet werden. Bei der Form HBN wird durch den Bund das Herausspringen der Federhülse nach vorne verhindert. Zur Aufnahme genügt eine einfache Stufenbohrung. Die Sicherung erfolgt dabei von der Rückseite, z.B. durch eine Platte oder einen Gewindestift.

Technische Eigenschaften:

• Außendurchmesser d1: 3
• d2: 4.1
• F1 Federdruck in N ˜: 5.3
• F2 Federdruck in N ˜: 7.2
• Form: HBN - Halbkugel mit Bund, Edelstahl
• Gesamtlänge l0: 13
• h: 7
• l1: 10
• l2: 8.9
• s: 0.1
• Werkstoff: NI - Edelstahl
