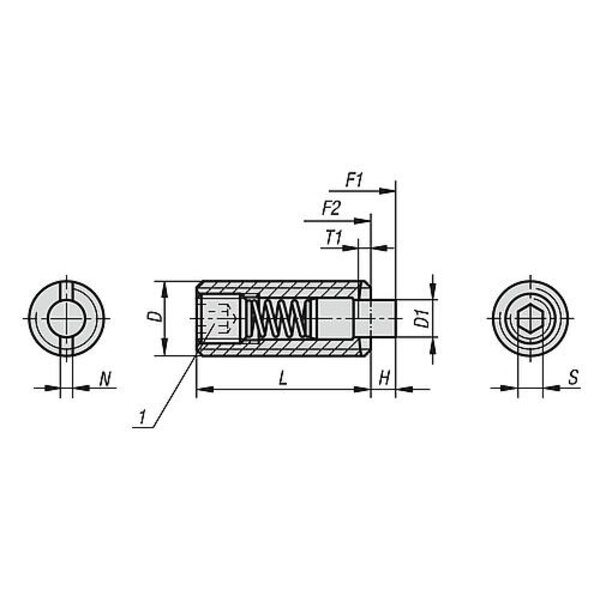

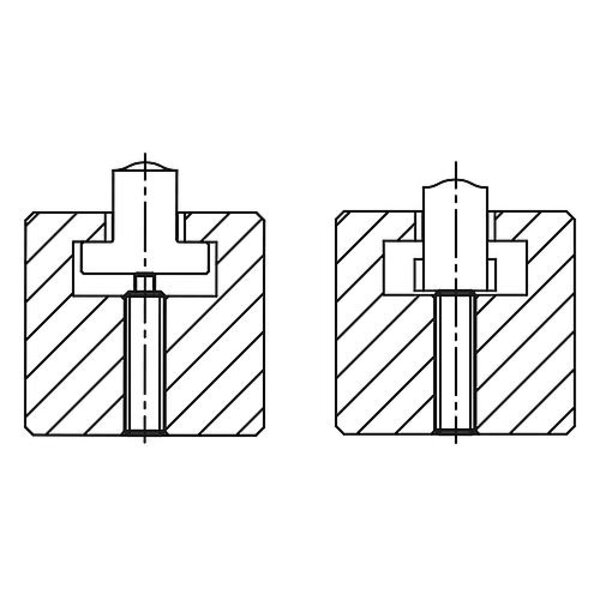

Werkstoff: Hülse Stahl Festigkeitsklasse 5.8. Druckstift aus Stahl. Feder Federstahl Kl. D. Ausführung: brüniert. Druckstift gehärtet. Bestellbeispiel: nlm 03040-02-16 Hinweis: Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet. Die Betätigung des Druckstiftes erfolgt in axialer Richtung. Zeichnungshinweis: 1) Gewindestift eingeklebt

Technische Eigenschaften:

• Ausführung 1: Standard Federkraft
• Ausführung 2: flach

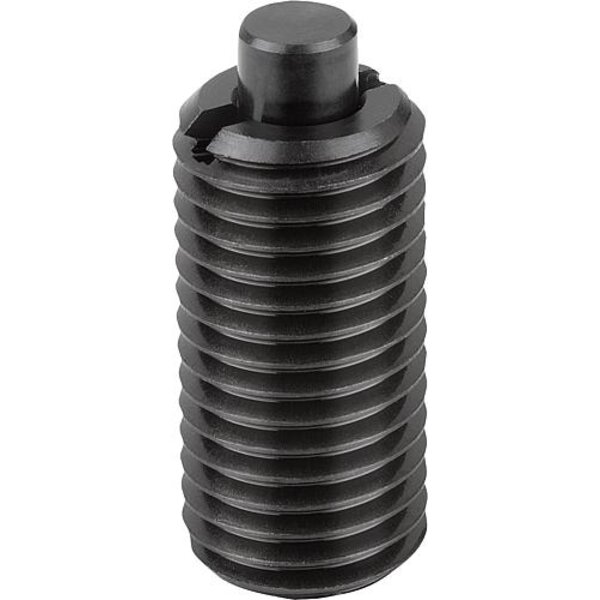

• Benennung: Federndes Druckstück
• Bestellnummer Montageschlüssel: 03040-905
• D=Gewinde: M5
• D1: 2,4
• Federkraft Anfang F1 ca. N: 6
• Federkraft Ende F2 ca. N: 20
• Form Druckstück: Druckbolzen flach
• Gewicht in kg (ERP): 0.0017
• H: 2,3
• L=Länge: 18
• Material Grundkörper: Stahl
• Material Komponente: Bolzen aus Stahl
• Mitnahmeprofil: Innensechskant
• Montageschlüssel g: 14
• N: 0,8
• S: 1,5
• T1: 0,8
• Ursprungs-Region: 08
