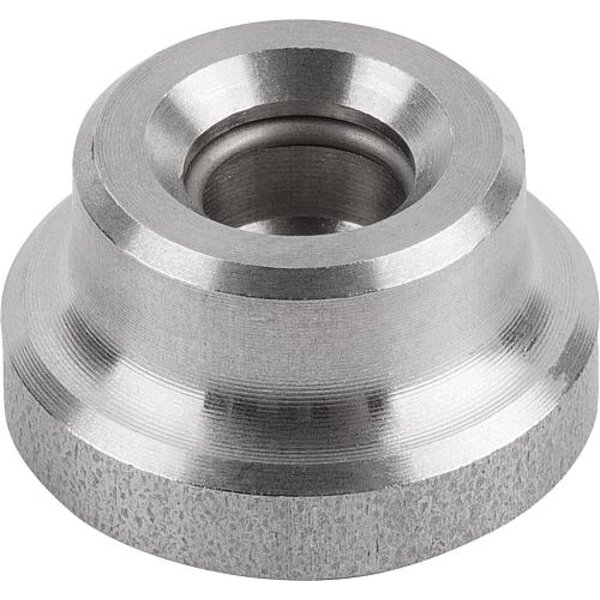

KIPP Druckstück DIN 6311
DRUCKSTÜCK D1=16, FORM:S, EDELSTAHL, KOMP:EDELSTAHL
Artikelnummer: 480K0392.081
Werkstoff:
Stahl: einsatzgehärtet. Sprengring Federstahl.
Edelstahl: blank. Sprengring Edelstahl.
Ausführung:
Stahl brüniert.
Edelstahl blank.
Bestellbeispiel:
K0392.12
Hinweis:
Zur Montage Druckzapfen so weit wie möglich in die Richtung der Sprengringöffnung neigen. Sprengring wird montiert geliefert.
Zeichnungshinweis:
Form S: Druckstück mit Sprengring
Form T: niedere Bauart, große Spannfläche mit Sprengring
1) Druckfläche
Technische Eigenschaften:
- Benennung: Druckstück
- D1=Tellerdurchmesser: 16
- D2: 6,1
- D4: 12
- DIN: DIN 6311
- Form: S
- für Gewindestifte mit Druckzapfen DIN 6332: M8
- Gewicht in kg (ERP): 0.0091
- H1: 9
- H2: 4
- Material Grundkörper: Edelstahl
- Material Komponente: Edelstahl
- T1: 5
- Preis inkl. MwSt.<span class="pricecomponent" ><span class="price" itemprop="price" content="12.85">12,85</span> <span class="currency" itemprop="priceCurrency" content="EUR">€</span></span>
- Preis exkl. MwSt.10,80 €
- Preis exkl. MwSt.10,80 €
Technische Daten
- Gewicht9,5 g
- EAN4059245143856
- Herstellerartikelnummer135067
- WerkstoffEdelstahl
- AusführungEdelstahl blank
- ECLASS 14.021-13-06-11 (Druckstück, federnd (Normalie, Werkzeugbau))
- Gewicht pro1
- Zolltarifnummer73182900
- Hersteller/MarkeKIPP
- Gewinde M8
- Außendurchmesser D16
