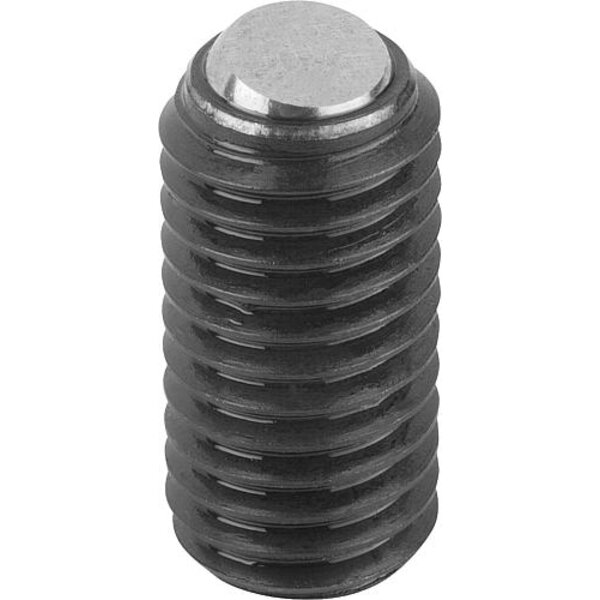

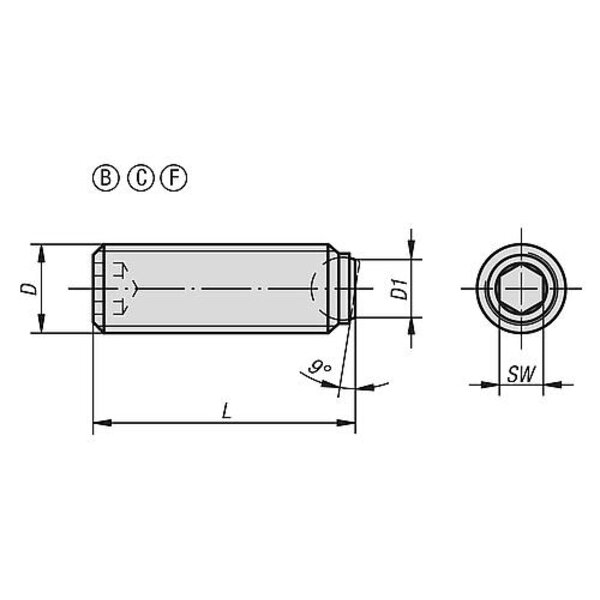

Werkstoff: Schraube Vergütungsstahl, Festigkeitsklasse 10.9. Kugel Wälzlagerstahl oder POM. Ausführung: Schraube schwarz. Kugel gehärtet und blank oder POM. Bestellbeispiel: K0383.41012 Hinweis: Mit der abgeflachten Kugel Form B, C oder F können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können. Zeichnungshinweis: Form B: Kugel aus Stahl Form C: Kugel aus POM Form F: Kugel aus Stahl, geriffelt

Technische Eigenschaften:

• Ausführung 1: ohne Kopf
• Belastbarkeit max. kN (nur bei statischer Belastung): 15
• Benennung: Kugeldruckschraube
• D=Gewinde: M8
• D1: 4,1
• Festigkeitsklasse: 10.9
• Form: B
• Form-Typ: Kugel aus Stahl
• Gewicht in kg (ERP): 0.0053
• Gewindeart: Außengewinde
• Kugel-Ø: 5,5
• L=Länge: 20,3
• Material Grundkörper: Vergütungsstahl
• Material Komponente: Wälzlagerstahl
• Oberfläche Komponente: gehärtet und blank
• Produkttyp: mit abgeflachter Kugel
• Sortierebene_1: -
• Sortierebene_2 : 22
• SW: 4
