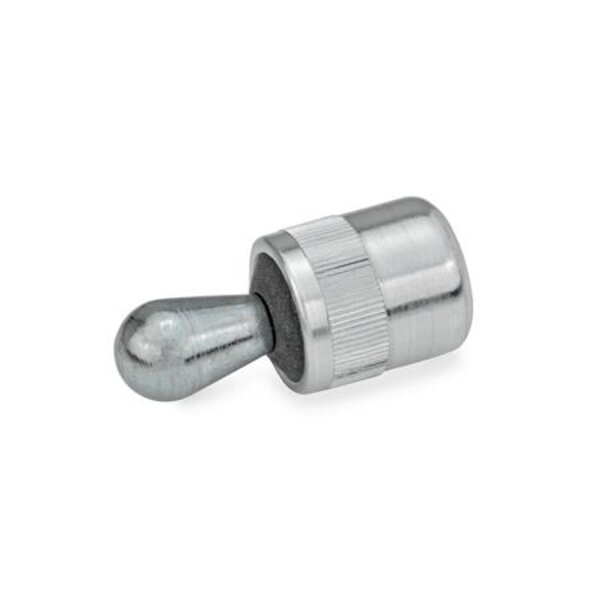

GANTER SEITENDruckstück (ST-STIFT/mit ABDICHTG)
Seitendruckstücke zum Einpressen
Artikelnummer: 480GN715-3-10-SB
Federnde Seitendruckstücke GN 715 sind vielseitig und rationell einzusetzende Elemente zum Halten, Positionieren und Spannen von Werkstücken.
Sie sparen aufwendige Aufbauten, beanspruchen wenig Raum und sind leicht zu montieren: aufgrund des Rändels der Hülse genügt eine Bohrungs-Toleranz H8.
Zum Einpressen der Seitendruckstücke sind Montagedorne GN 715.1 lieferbar.
Technische Eigenschaften:
- a1 : 1.5
- a2 : 3.5
- Artikel-Nr. für Montagedorn: 715.1-3
- Außendurchmesser d1: 3
- d2: 6
- d3 : 6
- Form: SB - Druckstift Stahl, mit Abdichtung
- Gewicht: 0.002 kg
- h min. : 7
- l1 : 7
- l2 : 4
- l3 : 7
- l4: 4
- Seitendruckkraft: 10
- w: 1
- Werkstoff: AL - Aluminium
- x1 : 1
- x2 : 0.75
- Preis inkl. MwSt.<span class="pricecomponent" ><span class="price" itemprop="price" content="18">18,00</span> <span class="currency" itemprop="priceCurrency" content="EUR">€</span></span>
- Preis exkl. MwSt.15,13 €
- Preis exkl. MwSt.15,13 €
Technische Daten
- Gewicht1 g
- EAN4045525357839
- Herstellerartikelnummer715-3-10-SB
- WerkstoffAL - Aluminium
- AusführungSB - Druckstift Stahl, mit Abdichtung
- ECLASS 14.021-13-06-11 (Druckstück, federnd (Normalie, Werkzeugbau))
- Gewicht pro1
- Zolltarifnummer76169990
- Hersteller/MarkeGANTER
- Länge7
- Außendurchmesser D3
