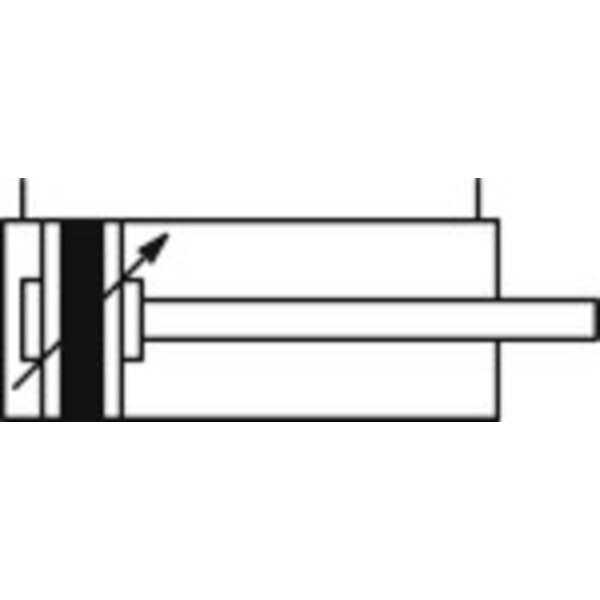

Normzylinder, ISO 15552, doppeltwirkend, Magnet, Kolben-Ø 100, Hub 500, G 1/2, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °C. Diese Zylinder werden auf Grund der robusten Bauart und des guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt. In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt und mit Magnetkolben und einstellbarer Dämpfung ausgestattet. Die Befestigung der Magnetschalter kann in zwei T-Nuten auf derselben Seite des pneumatischen Anschlusses erfolgen. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.

Technische Eigenschaften:

• Anschluss: G 1/2
• Ansprechdruck min.: 0,2 bar
• Arbeitsdruck max.: 10 bar
• Aufbau: Endkappen / Profilrohr mit selbstschneidenden Schrauben
• Dämpfung: mit einstellbarer Dämpfung
• Dichtmaterial: NBR
• Funktion: doppeltwirkend
• Gewinde Kolbenstange: Außengewinde an der Kolbenstange
• Hub: 500 mm
• Kolben: Aluminium
• Kolben-Ø: 100 mm
• Kolbenstange: Stahl C45, hartverchromt
• Kolbenstangen AG: M20x1,5
• Kolbenstangengewinde: M20x1,5
• Kolbenstangen-Ø: 25 mm
• Magnet: mit Magnet
• Norm: nach ISO 15552
• Rohr: Aluminium-Profilrohr mit integrierten T-Nuten, eloxiert
• Temperaturbereich max.: 80 °C
• Temperaturbereich min.: -10 °C
