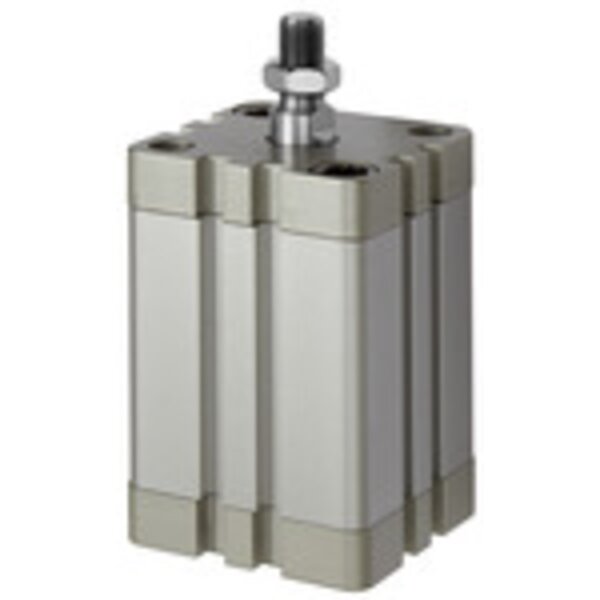

Kompaktzylinder, ISO 21287, doppeltwirkend, AG, Magnet, Kolben-Ø 40, Hub 75, G 1/8, Arbeitsdruck max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurzbauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.

Technische Eigenschaften:

• Anschluss: G 1/8
• Arbeitsdruck max.: 10 bar
• Dichtmaterial: NBR
• Funktion: doppeltwirkend
• Gewinde Kolbenstange: Außengewinde an der Kolbenstange
• Hub: 75 mm
• Kolben: Aluminium
• Kolben-Ø: 40 mm
• Kolbenstange: Stahl S45C, hartverchromt
• Kolbenstangen AG: M10x1,25
• Magnet: mit Magnet
• Norm: nach ISO 21287
• Rohr: Aluminium-Profilrohr mit T-Nuten, eloxiert
• Serie: Serie ACE
• Temperaturbereich max.: 70 °C
• Temperaturbereich min.: -20 °C
