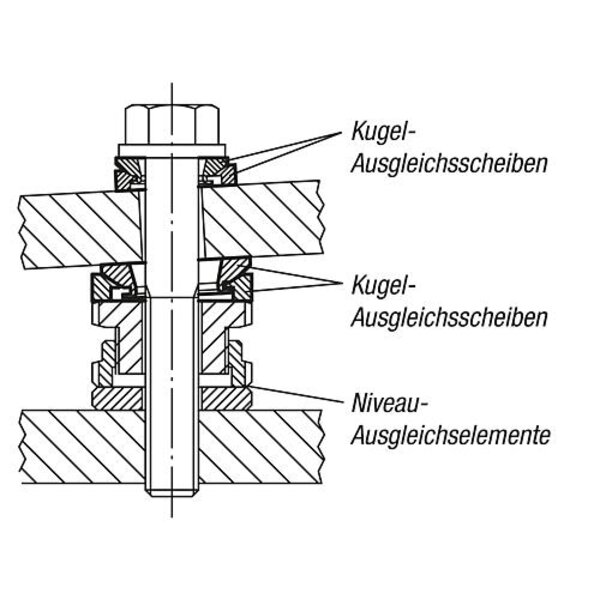

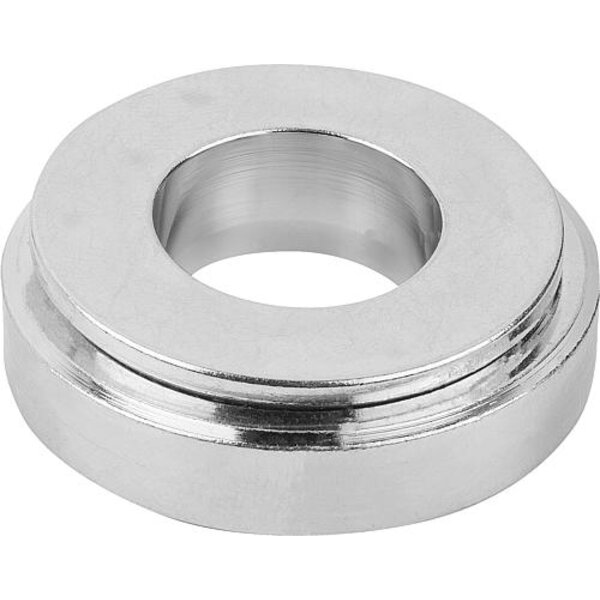

Werkstoff: Stahl 1.7225. Edelstahl 1.4305. Ausführung: Stahl blau passiviert. Edelstahl blank. Bestellbeispiel: nlm 07460-401 Hinweis: Die Kugel-Ausgleichsscheibe ermöglicht eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4°. Bei Schräglagen von D3 > 1° ist zur gleichmäßigen Auflage der Schrauben eine weitere Kugel-Ausgleichsscheibe als Unterlage zu empfehlen. Ober- und Unterteil können nicht auseinanderfallen, sie sind gesichert.

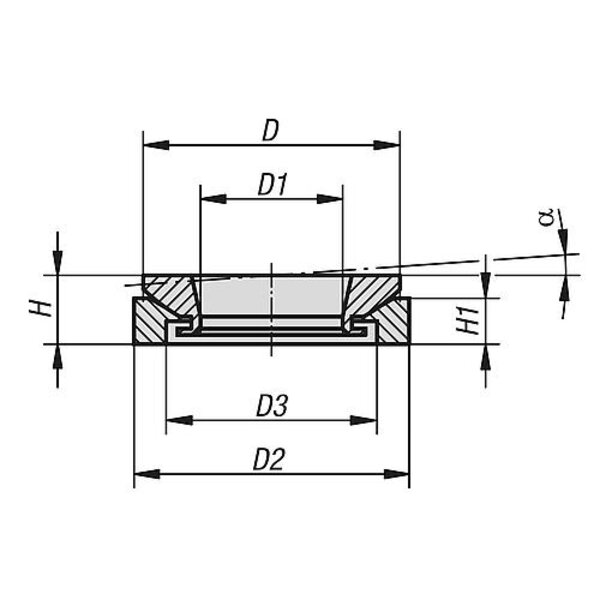

Technische Eigenschaften:

• Befestigungsart: Bohrung
• Benennung: Kugel-Ausgleichsscheibe
• D: 40
• D1=Innendurchmesser: 20
• D2=Außendurchmesser: 45
• D3: 30
• G=Gewinde / für Gewinde: M20
• Gewicht in kg (ERP): 0.1050
• H=Höhe: 12,5
• H1: 9
• Material Grundkörper: Stahl
• Oberfläche Grundkörper: blau-passiviert
• PL Edelstahl: false
• Produkttyp: Scheibe
• Stahlschlüssel Grundkörper: 1.7225
• Ursprungs-Region: 08
• a: 4°
