Kugelscheiben und Kugelpfannen DIN 6319 werden eingesetzt, wenn sich Spannelemente an nicht parallele Flächen anpassen sollen. Durch den verwendeten Werkstoff eignen sich die Kugelscheiben und Kegelpfannen generell für Anwendungen mit besonders aggressiven Umgebungsbedingungen.

Technische Eigenschaften:

• Bohrungsdurchmesser d1 (Form D): 12
• d3: 21
• d4: 18.5
• d5 Schraube: M 10

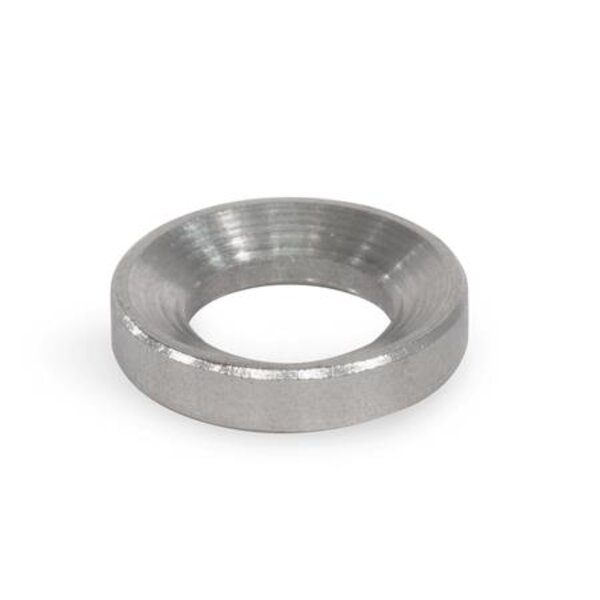

• Form: D - Kegelpfanne mit d~3~ = d~2~
• Gewicht: 0.007 kg
• h3: 4.2
• h4 ˜: 6.5
• max. übertragbare statische Schraubenkraft in kN: 17
• Werkstoff: A4 - Edelstahl
