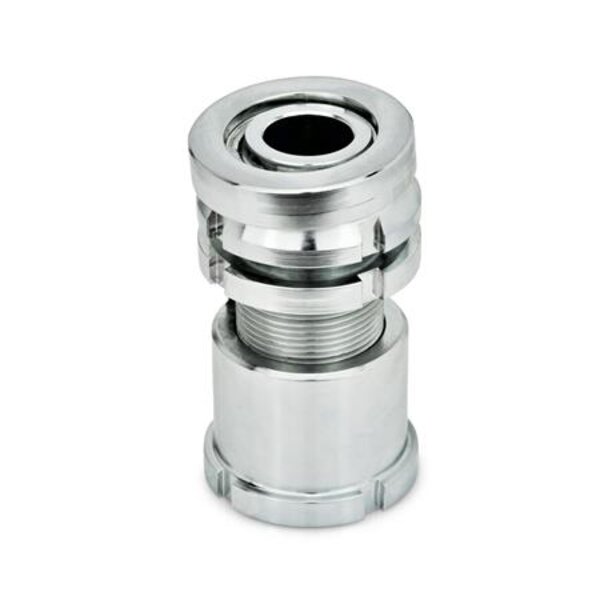

Ausgleich-Elemente GN 350.5 werden zum Nivellieren, Justieren und Verbinden eingesetzt. Die Kugelscheibe ermöglicht eine exakte Montage bei nicht parallelen Auflageflächen bis zu einem Neigungswinkel von ˜ 4°. Die Elemente bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde ist eine stufenlose und präzise Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 möglich. Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.

Technische Eigenschaften:

• hoch: 29
• F2: 157
• hoch: 123
• Außendurchmesser d1: 70
• Bohrungsdurchmesser d2: 26
• d3: M 50 x 1,5
• für Schraube: M 24
• Gewicht: 1.400 kg
• h2 Ausführung niedrig: 71
• h3 Verstellweg Ausführung niedrig: 10
• Hakenschlüssel: 1810-A68-75
• Höhe h1 (niedrig): 61
• Statische Belastbarkeit F in kN F1: 330
• Werkstoff: ST - Stahl
