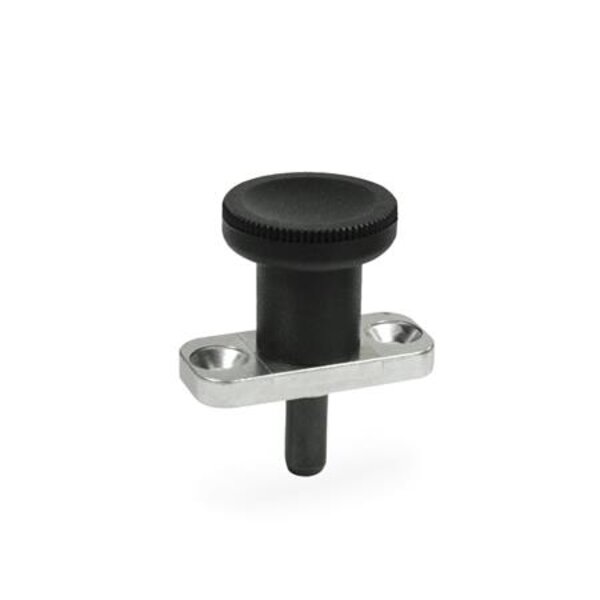

Rastbolzen mit Rastsperre GN 608.1 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten. Die Rastbolzen GN 608.1 zeichnen sich durch eine kleine Bauhöhe aus. Die Sperre ist in den Knopf integriert, dadurch ist immer eine einwandfreie Funktion gewährleistet.

Technische Eigenschaften:

• Ende: 25
• Axiale Belast- barkeit in N: 400
• b1: 40
• b2: 18
• Bolzendurchmesser d1: 6
• d2 : 10
• d3: 25
• d4: 4.3
• d5: 8.3
• Federdruck in N ˜ Anfang: 9
• Gewicht: 0.036 kg
• k: 30
• l2: 37
• l3 : 2.5
• l4: 4.5
• l5 Rast- weg: 6
• Länge l1: 6
• Werkstoff: ZD - Zink-Druckguss
