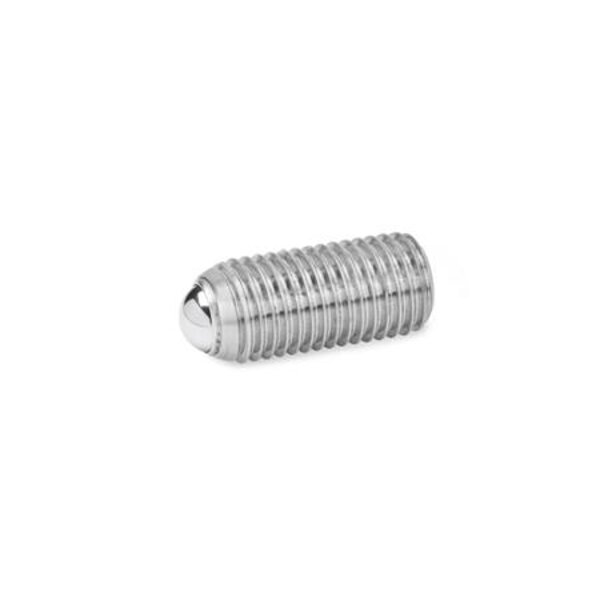

Edelstahl-Kugelspannschrauben GN 605 mit voller Kugel (Form AN) werden eingesetzt, wenn eine punktförmige Spannfläche erwünscht ist. Die abgeflachte, bewegliche Kugel ermöglicht das Spannen oder Abstützen von nicht parallelen Flächen unter Vermeidung von Druckstellen. Die Verdrehsicherung (Form VN/VRN) bewirkt, daß die Kugel nur max. 9° verdreht werden kann; damit ist sichergestellt, daß immer mit der Fläche gespannt wird.

Technische Eigenschaften:

• d2: 5.5
• Form: AN - volle Kugel
• Gewicht: 0.009 kg
• Gewinde d1 (Form AN /BN): M 8
• Gewindelänge l1: 30
• l2 ˜: 1.8
• Statische Belastbarkeit in N Form AN / Form BN: 9000
• sw: 4
• Werkstoff: NI - Edelstahl
