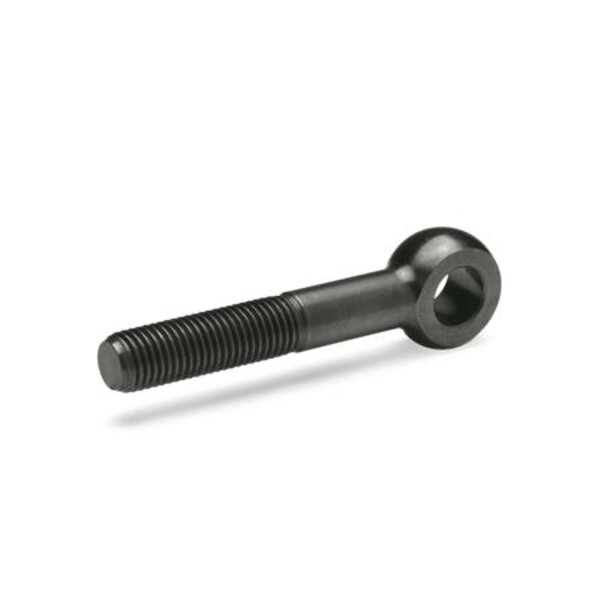

Die hier aufgeführten Augenschrauben DIN 444 sind nur ein Auszug aus dem amtlichen Normblatt. In einer Präzisionsausführung gefertigt, wie sie im Maschinen- und Vorrichtungsbau gefordert wird, sind die angegebenen Toleranzen kleiner als in den DIN-Produktklassen gefordert. Abweichend vom amtlichen Normblatt ist die Stahl-Ausführung in Festigkeitsklasse 5.8 (an Stelle 4.6 / 5.6) gefertigt. Außerdem ist die Gewindelänge l2 größer. Als Lagerbolzen können bei den Größen M 6, M 8, M 10 und M 12 Bundschrauben GN 732.1 eingesetzt werden.

Technische Eigenschaften:

• d2 : 10
• d3 : 20
• d4: 10
• Gewicht: 0.068 kg
• Gewinde d1: M 10
• l2: 40
• Länge l1: 100
• s : 12
• Werkstoff: ST - Stahl
