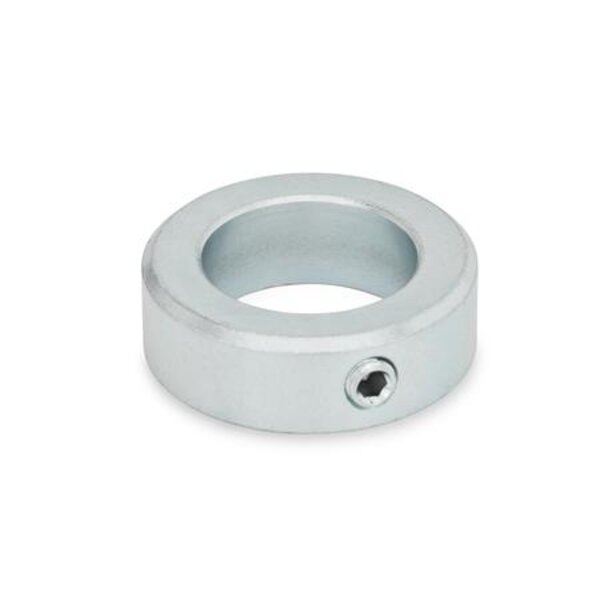

Stellringe GN 705 entsprechen bezüglich ihrer Ausführungen im Wesentlichen der DIN 705. Die GN 705 enthält zusätzlich zu den DIN-Ausführungen eine Anzahl von sinnvollen Zwischengrößen, sowie die Form E (Gewindestift mit Innensechskant). Die Klemmung erfolgt radial auf der Wellen- oder Achsenoberfläche. In Verbindung mit einer Anbohrung oder einem Einstich am Aufnahmedurchmesser lassen sich die Stellringe exakt positionieren und gleichzeitig werden dadurch Beschädigungen an der Klemmstelle vermieden.

Technische Eigenschaften:

• b : 10
• d2: 20
• d3: M5x8
• Form: E - Gewindestift mit Innensechskant DIN 914
• Gewicht: 0.018 kg
• Innendurchmesser d1: 10
• Oberfläche: ZB - verzinkt, blau passiviert
• Werkstoff: ST - Stahl
