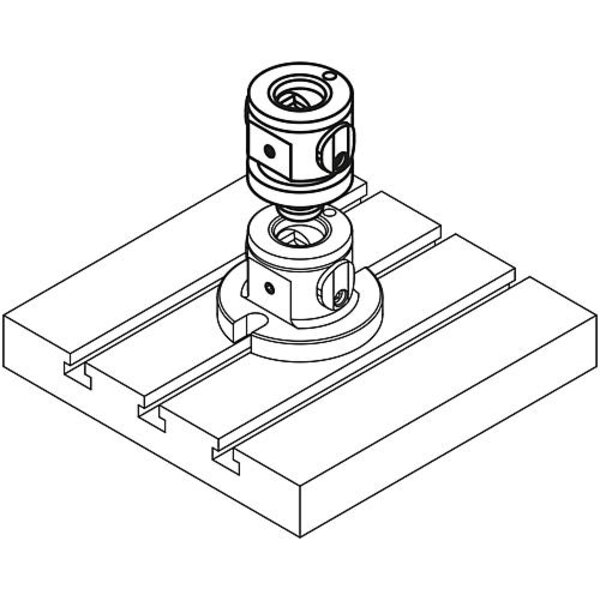

Werkstoff: Grundkörper Vergütungsstahl. Spannbolzen Einsatzstahl. Ausführung: Grundkörper oxidiert. Funktionsflächen gehärtet und geschliffen. Bestellbeispiel: K1119.0501 Hinweis: Die UNILOCK 5-Achs-Aufbauspannmodule dienen zur Erhöhung der Basismodule und Aufbauerhöhungen. Entsprechend der Aufspannsituation kann mit der Kombination aus Basismodul und Aufbaumodul die optimale Aufspannhöhe erzielt werden. Zusätzlich kann das Aufbauspannmodul Systemgröße 50 mit der Systemgröße 80 kombiniert werden. Mit den UNILOCK Spannbolzen in Verbindung mit den Befestigungsschrauben M8,M10 sind folgende Haltekräfte möglich: - Haltekraft (M8) 15.000 kN - Haltekraft (M10) 25.000 kN Haltekraft mit Zylinderschraube DIN EN ISO 4762 -12.9 Spannbolzen dürfen nur in Verbindung mit einer montierten Wechseleinheit im Spannmodul gespannt werden.

Technische Eigenschaften:

• Anzieh- drehmoment max. Nm: 10
• Ausführung 1: UNILOCK
• Benennung: 5-Achs-Aufbauspannmodul
• D=Durchmesser: 50
• Einzugskraft kN: 10
• Form: B
• Form-Typ: mit Verdrehsicherung
• Gewicht in kg (ERP): 0.6540
• Größe: Systemgröße 50mm
• H=Höhe: 50
• Material Grundkörper: Vergütungsstahl
• Oberfläche Grundkörper: oxidiert
• SW: 4
