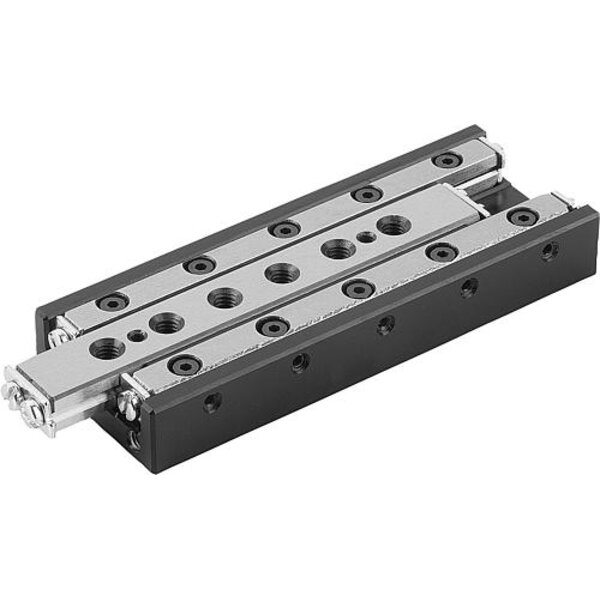

Werkstoff: Außengehäuse Aluminium. Schlitten und Lagerung Stahl. Ausführung: Außengehäuse schwarz eloxiert. Schlitten und Lagerung geschliffen. Innenteil gehärtet. Bestellbeispiel: nlm 21035-030080 Hinweis: Die rollengelagerten Schlittenführungen sind sehr leichtgängig und über die Schrauben „N“ unter Vorspannung justiert. Die Befestigungsbohrungen „K“ können sowohl als Gewinde- als auch als Durchgangsbohrungen genutzt werden. Die angegebenen zulässigen Belastungswerte (F) sind für eine Lebensdauer von 1 Million Hüben ausgelegt. Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten. F = Tragfähigkeit bei dynamischem oder statischem Lastfall. TI = Anzahl der Befestigungsbohrungen E3/K im Innenteil. TA = Anzahl der Befestigungsbohrungen E1/M im Außenteil. GI = Anzahl der Bohrungsreihen im Innenteil. K = Gewinde M4 mit Senkung für M3 nach DIN 974-1.

Technische Eigenschaften:

• A: 12
• Ausführung 1: rollengelagert
• B=Breite: 30
• B1: 10
• Benennung: Mini-Schlittenführung
• C: 30
• D: 11,7
• E: 10
• E1: 20
• E3: 10
• F N: 432
• Gewicht in kg (ERP): 0.1160
• Gl: 1
• Größe: 1
• I: 6,3
• K: M4
• L=Plattenlänge: 80
• L1: 75
• M: M3
• Material Grundkörper: Aluminium
• Material Komponente: Stahl
• Mx Nm: 9,1
• My Nm: 4,5
• Mz Nm: 13,3
• N: M3
• TA: 6
• Tl: 6
