Werkstoff: Normalausführung 1.7225. Edelstahlausführung 1.4305. Ausführung: Normalausführung galvanisch verzinkt, blau passiviert. Edelstahlausführung blank. Bestellbeispiel: K0693.01004 Hinweis: Die Höhenverstell-Elemente finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Dabei dient die Kontermutter zur Sicherung einer vorgegebenen Einstellung. Weitere Größen auf Anfrage. Die statische Zusatzbelastung F1 steht nach Abzug der Vorspannkraft (Schraube 8.8, µ m = 0,125) von der Gesamtbelastung F zur Verfügung.

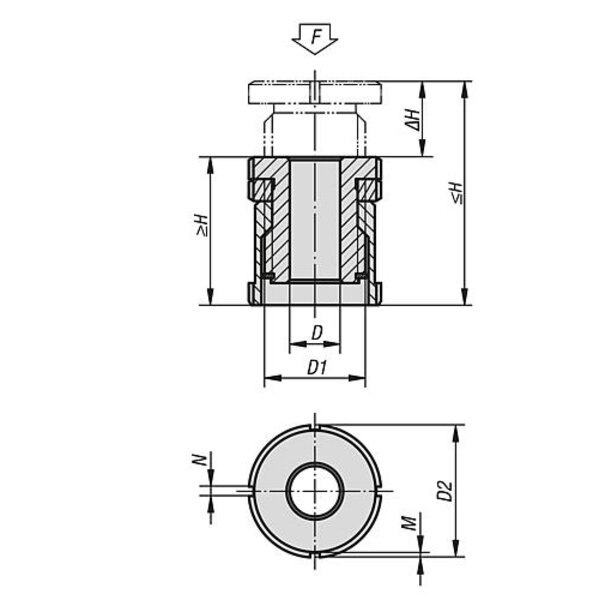

Technische Eigenschaften:

• Ausführung 1: Standard
• Benennung: Höhenverstell-Element
• D=Innendurchmesser: 22
• D1: M40x1,5
• D2=Außendurchmesser: 58
• F kN: 210
• F1 kN: 90
• für Schraube : M20
• Gewicht in kg (ERP): 0.8632
• H max. : 86
• H min. : 63
• Kontermutter: mit Kontermutter
• M: 2,5
• Material Grundkörper: Vergütungsstahl
• N: 6
• ¿H: 23
