Ausführung:
- für Grundlochgewinde
- Anschnittform C, 2-3 Gang
- metrisches ISO-Gewinde
- 45° RSP
- aus Hochleistungs-Schnellstahl mit Cobaltanteil
- beschichtet mit Hartstoffschicht mit Gleit-Deckschicht

Verwendung:
Für den universellen Einsatz.

Technische Eigenschaften:

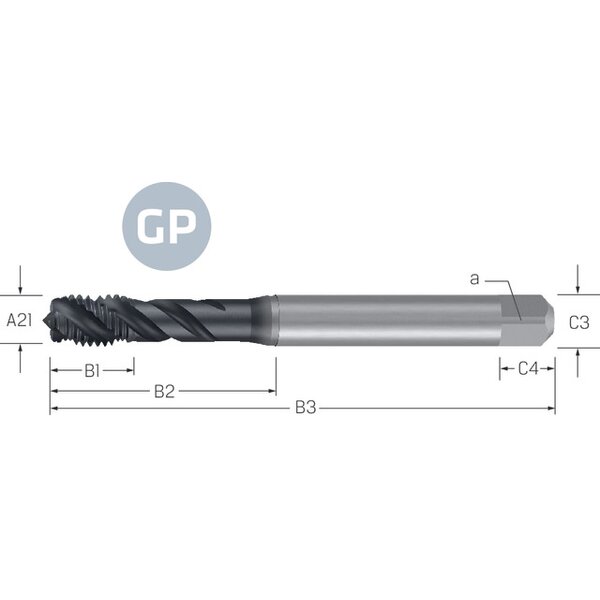

• [A21] Gewindenenndurchmesser metrisch: M10
• [A3/B2/B4] Nutzlänge mm: 39
• [A3] Gewindesteigung mm: 1.5
• [B3/B4/B5] Gesamtlänge mm: 100
• [C3] Aufnahmedurchmesser, maschinenseitig mm: 10
• [C4] Schaftlänge mm: 11
• a mm: 8,0
• A22: M10
• Anschnittform: C
• Beschichtung [H5/COATN]: Beschichtet
• Bohrungstyp: Grundloch
• d₁ mm: M10
• d₂ mm: 10,0
• Einsatzgebiet (zu bearbeitendes Material): Universal|P (Stahl - Stahlgusss)|M (Edelstahl - INOX)|K (Gusseisen)
• Flankenwinkel: 60
• Gewindeart: M
• Gewindenenndurchmesser: M10
• Gewindeschneidteillänge mm: 22.00
• Kernlochdurchmesser mm: 8.50
• Kern-Ø mm: 8,5
• l₁ mm: 100
• l₂ mm: 22
• l₃ mm: 11
• l₄ mm: 39
• Material: HSS-E
• Norm des Gewindebohrers: DIN 371
• Norm des Gewindes: DIN 13
• P mm: 1,50
• Toleranzfeld: 6H
