Technische Eigenschaften:

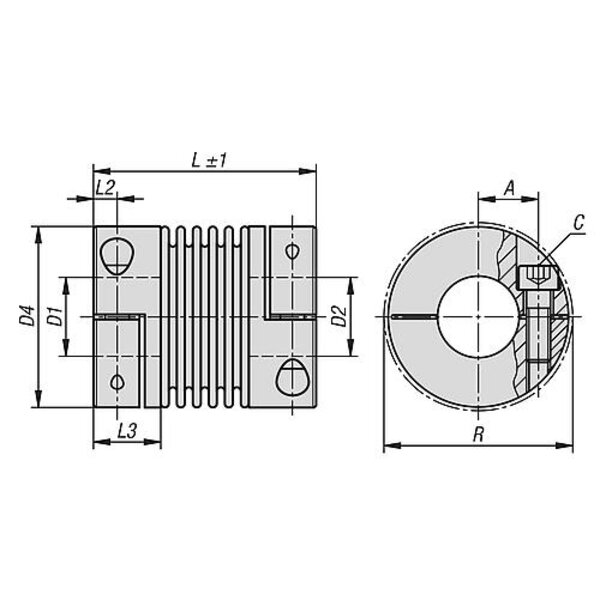

• A: 15,5
• Anziehdreh- moment der Schrauben Nm: 4,5
• Ausführung 1: mit radialer Klemmnabe

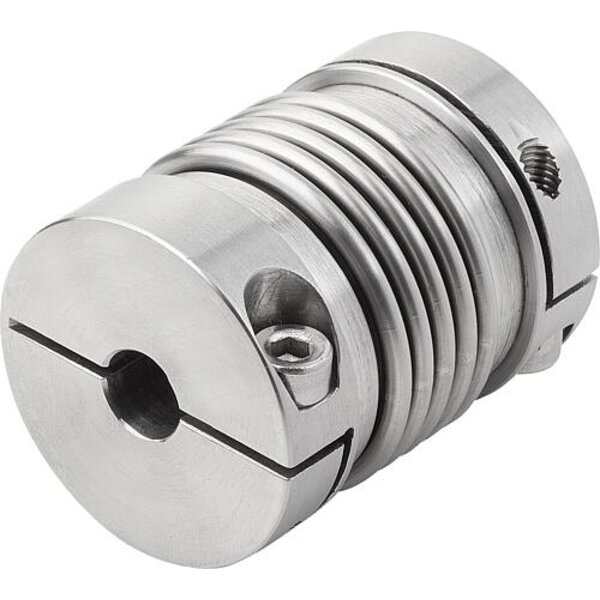

• Benennung: Metallbalgkupplung
• C (ISO 4029): M4
• D1 (H7): 15
• D1/D2 max.: 25
• D1/D2 min.: 6
• D1/D2 max. bei Passfedernut: 25
• D2 (H7): 19
• D4: 40,5
• Federsteifigkeit axial (N/mm): 27
• Federsteifigkeit radial (N/mm): 120
• Gewicht in kg (ERP): 0.2046
• Größe: 100
• L=Länge: 47
• L2: 5
• L3: 13,5
• Material Grundkörper: Edelstahl
• Material Komponente: Edelstahl
• max. Drehzahl 1/min: 15000
• max. Winkelversatz (°): 1,5
• max. Wellenversatz axial (mm): 0,4
• max. Wellenversatz radial (mm): 0,15
• Nennmoment Nm: 10
• PL Edelstahl: true
• R: 41,5
• Torsionssteife Nm/rad : 8100
• Trägheitsmoment (gcm²): 513
• Ursprungs-Region: 09
