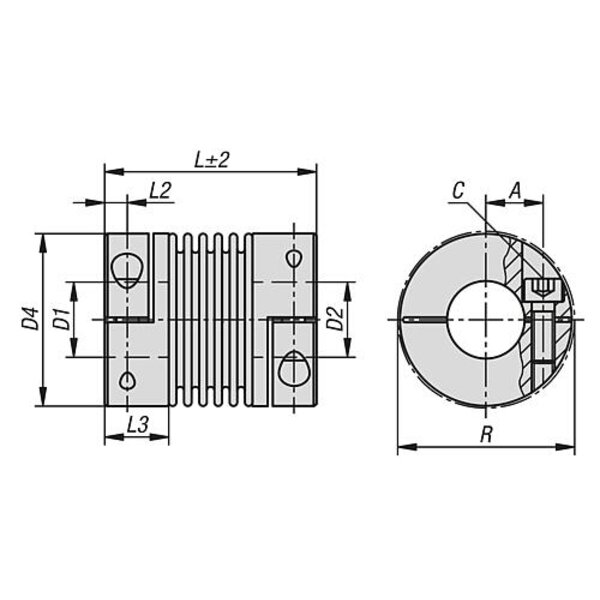

Technische Eigenschaften:

• A: 17
• Anziehdreh- moment der Schrauben Nm: 8
• Ausführung 1: mit radialer Klemmnabe

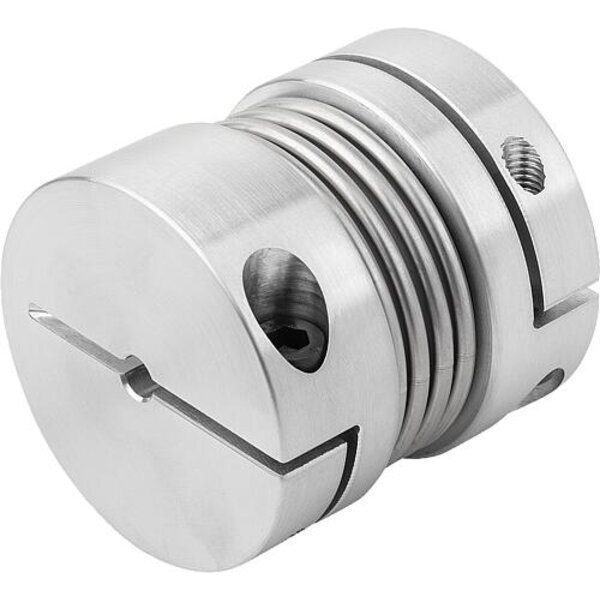

• Benennung: Metallbalgkupplung
• C (ISO 4029): M5
• D1 (H7): 25
• D1/D2 max.: 25,4
• D1/D2 min.: 10
• D1/D2 max. bei Passfedernut: 25,4
• D2 (H7): 25
• D4: 45
• Federsteifigkeit axial (N/mm): 50
• Federsteifigkeit radial (N/mm): 205
• Gewicht in kg (ERP): 0.1197
• Größe: 18
• L=Länge: 58
• L2: 5,5
• L3: 17,5
• Material Grundkörper: Aluminium
• Material Komponente: Edelstahl
• max. Drehzahl 1/min: 12800
• max. Winkelversatz (°): 1,5
• max. Wellenversatz axial (mm): 0,5
• max. Wellenversatz radial (mm): 0,2
• Nennmoment Nm: 18
• PL Edelstahl: false
• R: 47,4
• Torsionssteife (10³ Nm/rad): 20
• Trägheitsmoment (gm²): 0,03
• Ursprungs-Region: 09
